7.3a Fehlersuche am Fahrzeug
Completion requirements
Nachdem Sie den Fehlersuchraum auf die Leistungselektronik, den Fahrmotor sowie dessen Rotorlage- und Temperaturgeber eingrenzen konnten, nehmen Sie diesen Bereich erneut in Augenschein.
Dabei fällt Ihnen ein Leitungsschaden, der vermutlich durch einen Marderbiss hervorgerufen wurde, auf.
Sie
verfolgen die Leitung bis zu der gezeigten Steckverbindung am Steuergerät für Elektroantrieb J841.

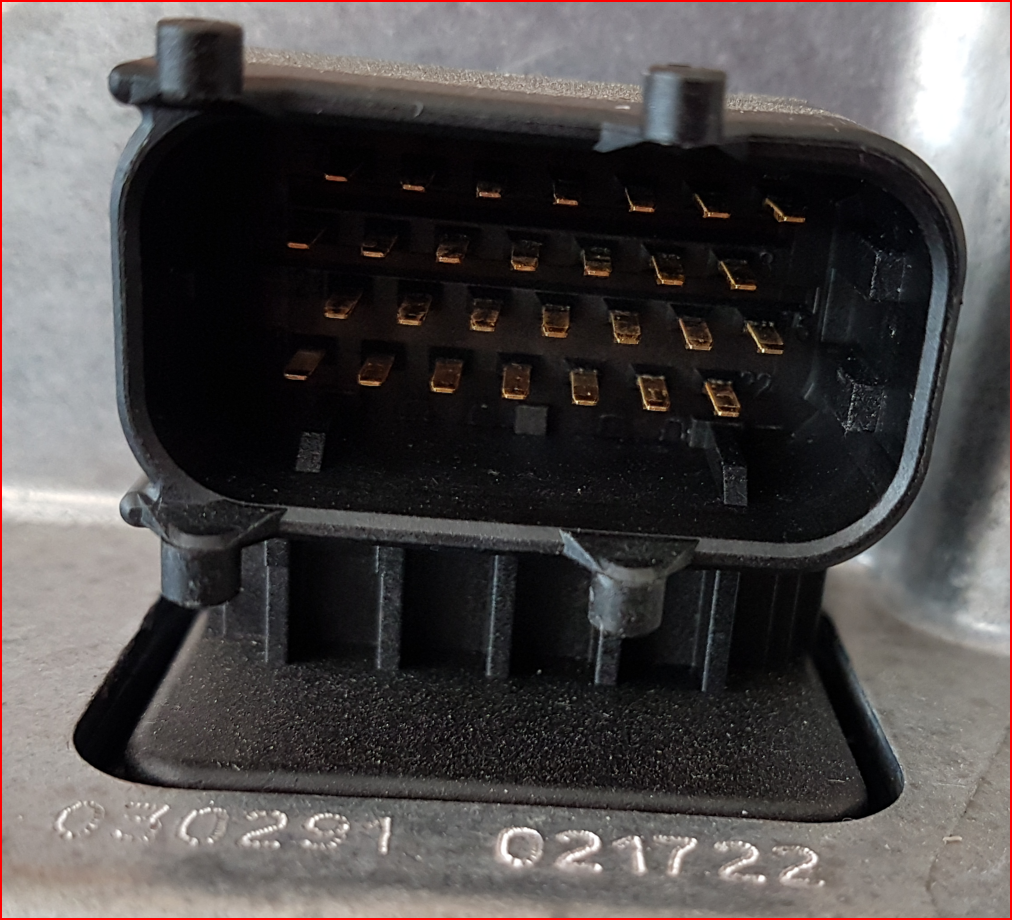

Buchse am Steuergerät J841:

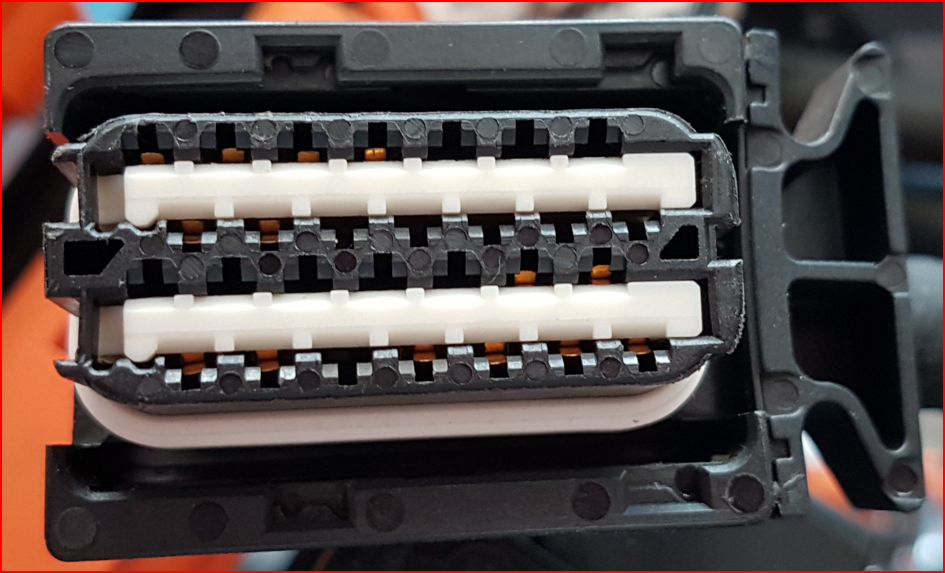

Zugehöriger Stecker am Kabelbaum:
Ihr Meister gibt Ihnen den Tipp, dass es sich um die Steckverbindung T80 handelt.
Die beschädigte Leitung hat die Kabelfarbe schwarz-blau.
Aufgabe: Finden Sie die Leitung im Schaltplan EABA auf und beantworten Sie die Fragen.
