3.5 Berechnungen zum innerer Aufbau der betroffenen Baugruppe

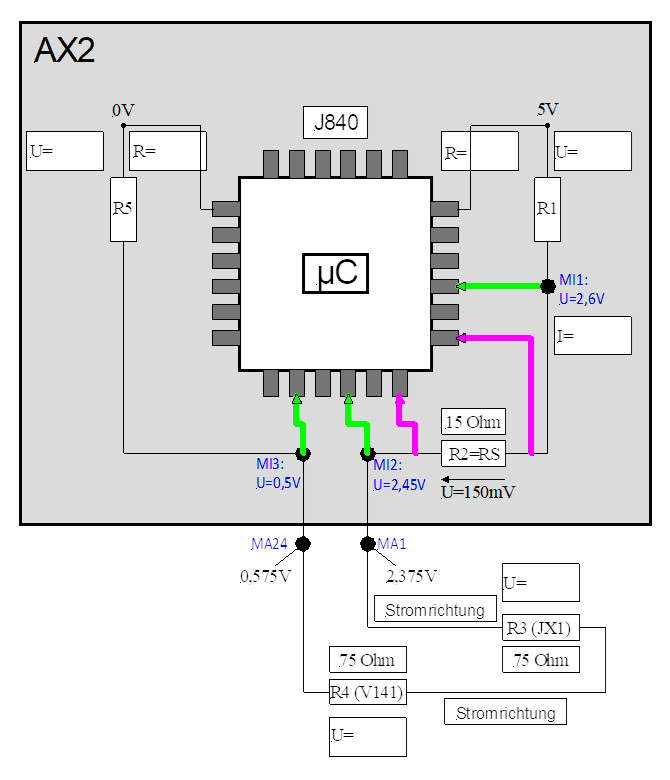

Kopieren Sie diese Seite zunächst (z.B. mit Hilfe des snipping tools), sodass Sie die Abbildung in einem weiteren Fenster neben dem Kurs ansehen können.
1. Berechnen Sie anhand der für R2 = RS angegebenen Größen die Stromstärke I in [mA]. Geben Sie
in das Antwortfenster den Zahlenwert und die richtige Einheit ein.
2.
Berechnen Sie den Widerstandswert von R1
anhand der an den inneren Messpunkten MI1 und MI3
gemessenen Spannungen.
3. Berechnen Sie den Widerstandswert von R5 anhand der an den inneren Messpunkten MI1 und MI3
gemessenen Spannungen.
4. Berechnen Sie den Spannungsfall über dem Widerstand R1.
5. Berechnen Sie den Spannungsfall über dem Widerstand R3.
6. Berechnen Sie den Spannungsfall über dem Widerstand R4.
7. Berechnen Sie den Spannungsfall über dem Widerstand R5.
